塑料分類，塑料材質(zhì)有哪幾種，塑料分類一覽表

作者：admin
發(fā)布時間：2021-05-08
瀏覽量：3175

一、什么是塑料，塑料的用途

塑料是一種用途廣泛的合成高分子材料，在我們的日常生活中塑料制品比比皆是。從我們起床后使用的洗漱用品、早餐時用的餐具，到工作學(xué)習(xí)時用的文具、休息時用的座墊、床墊，以及電視機、洗衣機、計算機的外殼，還有夜晚給我們帶來光明的各種造型的燈具等。

塑料以它優(yōu)異的性能逐步地代替了許多已經(jīng)使用了幾十年、幾百年的材料和器皿，成為人們生活中不可缺少的助手。塑料集金屬的堅硬性、木材的輕便性、玻璃的透明性、陶瓷的耐腐蝕性，橡膠的彈性和韌性于一身，因此除了日常用品外，塑料更廣泛地應(yīng)用于航空航天、醫(yī)療器械、石油化工、機械制造、國防、建筑等各行各業(yè)。

二、塑料的特性

1、塑料具有可塑性
顧名思義，塑料就是可以塑造的材料。所謂塑料的可塑性就是可以通過加熱的方法使固體的塑料變軟，然后再把變軟了的塑料放在模具中，讓它冷卻后又重新凝固成一定形狀的固體。塑料的這種性質(zhì)也有一定的缺陷，即遇熱時容易軟化變形，有的塑料甚至用溫度較高的水燙一下就會變形，所以塑料制品一般不宜接觸開水。

2、塑料具有彈性

有些塑料也像合成纖維一樣，具有一定的彈性。當(dāng)它受到外力拉伸時，卷曲的分子就由柔韌性而被拉直，但一旦拉力取消后，它又會恢復(fù)原來的卷曲狀態(tài)，這樣就使得塑料具有彈性，例如聚乙烯和聚氯乙烯的薄膜制品。但是有些塑料是沒有彈性的。

3、塑料具有較高的強度
塑料雖然沒有金屬那樣堅硬，但與玻璃、陶瓷、木材等相比，還是具有比較高的強度及耐磨性。塑料可以制成機器上堅固的齒輪和軸承。

4、塑料具有耐腐蝕性
塑料既不像金屬那樣在潮濕的空氣中會生銹，也不像木材那樣在潮濕的環(huán)境中會腐爛或被微生物侵蝕，另外塑料耐酸堿的腐蝕。因此塑料常常被用作化工廠的輸水和輸液管道，建筑物的門窗等。

5、塑料具有絕緣性
塑料的分子鏈?zhǔn)窃右怨矁r鍵結(jié)合起來的，分子既不能電離，也不能在結(jié)構(gòu)中傳遞電子，所以塑料具有絕緣性。塑料可用來制造電線的包皮、電插座、電器的外殼等。

三、塑料的種類

塑料（Plastics）：具有塑性行為的材料，所謂塑性是指受外力作用時，發(fā)生形變，外力取消后，仍能保持受力時的狀態(tài)。常用塑料的種類有：①聚氯乙烯（PVC） ②聚乙烯（PE） ③聚丙烯（PP） ④聚苯乙烯（PS） ⑤ABS塑料。塑料的彈性模量介于橡膠和纖維之間，受力能發(fā)生一定形變。軟塑料接近橡膠，硬塑料接近纖維。

根據(jù)名種塑料不同的使用特性，通常將塑料分為通用塑料、工程塑料和特種塑料三種類型。

EPS泡沫聚苯乙烯

PA聚酰胺。

PET 聚對苯二甲酸乙二酯。

PE是聚乙烯。

PVC是聚氯乙烯。

PP是聚丙烯。

ABS是丙烯腈，丁二烯，苯乙烯三者的共聚物。

①聚氯乙烯（PVC）：它是建筑中用量最大的一種塑料。硬質(zhì)聚氯乙烯的密度為1.38～1.43g/cm3，機械強度高，化學(xué)穩(wěn)定性好。
②聚乙烯（PE）
③聚丙烯（PP）：聚丙烯的密度在所有塑料中是最小的，約為0．90左右。聚丙烯常用來生產(chǎn)管材、衛(wèi)生潔具等建筑制品。 ④聚苯乙烯（PS）：聚苯乙烯為無色透明類似玻璃的塑料。
⑤ABS塑料：ABS塑料是改性聚苯乙烯塑料，以丙烯睛（A）、丁二烯（B）及苯乙烯（S）為基礎(chǔ)的三組分所組成。

PS：聚苯乙稀

是一種無色透明的塑料材料。具有高于100攝氏度的玻璃轉(zhuǎn)化溫度，因此經(jīng)常被用來制作各種需要承受開水的溫度的一次性容器，以及一次性泡沫飯盒等。

PP：聚丙烯

是一種半結(jié)晶的熱塑性塑料。具有較高的耐沖擊性，機械性質(zhì)強韌，抗多種有機溶劑和酸堿腐蝕。在工業(yè)界有廣泛的應(yīng)用，是平常常見的高分子材料之一。澳大利亞的錢幣也使用聚丙烯制作。

PE：聚乙烯

是日常生活中最常用的高分子材料之一，大量用于制造塑料袋，塑料薄膜，牛奶桶的產(chǎn)品。聚乙烯抗多種有機溶劑，抗多種酸堿腐蝕，但是不抗氧化性酸，例如硝酸。在氧化性環(huán)境中聚乙烯會被氧化。聚乙烯在薄膜狀態(tài)下可以被認(rèn)為是透明的，但是在塊狀存在的時候由于其內(nèi)部存在大量的晶體，會發(fā)生強烈的光散射而不透明。聚乙烯結(jié)晶的程度受到其枝鏈的個數(shù)的影響，枝鏈越多，越難以結(jié)晶。聚乙烯的晶體融化溫度也受到枝鏈個數(shù)的影響，分布于從90攝氏度到130攝氏度的范圍，枝鏈越多融化溫度越低。聚乙烯單晶通?？梢酝ㄟ^把高密度聚乙烯在130攝氏度以上的環(huán)境中溶于二甲苯中制備。

結(jié)構(gòu)式：- CH2 - CH2 - CH2 - CH2 - CH2 - CH2 - CH2 - CH2

ABS：是丙烯腈、丁二烯、苯乙烯的合成塑料

丙烯腈、丁二烯、苯乙烯三種單體的接枝共聚合產(chǎn)物，取它們英文名的第一個字母命名。它是一種強度高、韌性好、綜合性能優(yōu)良的樹脂，用途廣泛，常用作工程塑料。工業(yè)上多以聚丁二烯膠乳或苯乙烯含量低的丁苯橡膠為主鏈，與丙烯腈、苯乙烯兩種單體的混合物接枝共聚合制得。實際上它往往是含丁二烯的接枝聚合物與丙烯腈－苯乙烯共聚物SAN(或稱 AS)的混合物。近年來也有先用苯乙烯、丙烯腈兩種單體共聚，然后再與接枝共聚的ABS樹脂以不同比例混合，以制得適應(yīng)不同用途的各種 ABS樹脂。20世紀(jì)50年代中期已開始在美國工業(yè)化生產(chǎn)。
工業(yè)生產(chǎn)方法可分兩大類：一類是將聚丁二烯或丁苯橡膠與SAN樹脂在輥筒上進(jìn)行機械共混，或?qū)煞N膠乳共混，再共聚；另一類是在聚丁二烯或苯乙烯含量低的丁苯膠乳中加入苯乙烯和丙烯腈單體進(jìn)行乳液接枝共聚，或再與SAN樹脂以不同比例混合使用。
結(jié)構(gòu)、性質(zhì)和應(yīng)用在ABS樹脂中，橡膠顆粒呈分散相，分散于SAN樹脂連續(xù)相中。當(dāng)受沖擊時，交聯(lián)的橡膠顆粒承受并吸收這種能量，使應(yīng)力分散，從而阻止裂口發(fā)展，以此提高抗撕性能。接枝共聚合的目的在于改進(jìn)橡膠粒表面與樹脂相的兼容性和粘合力。這與游離 SAN樹脂的多少和接枝在橡膠主鏈上的 SAN樹脂組成有關(guān)。這兩種樹脂中丙烯腈含量之差不宜太大，否則兼容性不好，會導(dǎo)致橡膠與樹脂界面的龜裂。

ABS樹脂可用注塑、擠出、真空、吹塑及輥壓等成型法加工為塑料，還可用機械、粘合、涂層、真空蒸著等法進(jìn)行二次加工。由于其綜合性能優(yōu)良，用途比較廣泛，主要用作工程材料，也可用于家庭生活用具。由于其耐油和耐酸、堿、鹽及化學(xué)試劑等性能良好，并具有可電鍍性，鍍上金屬層后有光澤好、比重輕、價格低等優(yōu)點，可用來代替某些金屬。還可合成自熄型和耐熱型等許多品種，以適應(yīng)各種用途。

PET：聚對苯二甲酸乙二醇酯

對苯二甲酸與乙二醇的聚合物。英文縮寫為PET，主要用于制造聚對苯二甲酸乙二酯纖維(中國商品名為滌綸)。這種纖維強度高，其織物穿著性能良好，目前是合成纖維中產(chǎn)量最高的一個品種，1980年世界產(chǎn)量約510萬噸，占世界合成纖維總產(chǎn)量的49％。

性質(zhì)：分子結(jié)構(gòu)的高度對稱性和對亞苯基鏈的剛性，使此聚合物具有高結(jié)晶度、高熔融溫度和不溶于一般有機溶劑的特點，熔融溫度為257～265℃；它的密度隨著結(jié)晶度的增加而增加，非晶態(tài)的密度為1.33克/厘米^3，拉伸后由于提高了結(jié)晶度，纖維的密度為1.38～1.41克/厘米^3，從X射線研究，計算出完整結(jié)晶體的密度為1.463克/厘米^3。非晶態(tài)聚合物的玻璃化溫度為67℃；結(jié)晶聚合物為81℃。聚合物的熔化熱為 113～122焦/克，比熱容為1.1～1.4焦/(克.開)，介電常數(shù)為 3.0～3.8，比電阻為10^11 10^14歐.厘米。PET不溶于普通溶劑，只溶于某些腐蝕性較強的有機溶劑如苯酚、鄰氯苯酚、間甲酚、三氟乙酸的混合溶劑，PET纖維對弱酸、弱堿穩(wěn)定。

應(yīng)用：主要做合成纖維的原料。短纖維可與棉花、羊毛、麻混紡，制成服裝用紡織品或室內(nèi)裝飾用布；長絲可做服裝用絲或工業(yè)用絲，如用于濾布、輪胎簾子線、降落傘、輸送帶、安全帶等。薄膜可作片基，用于感光膠片、錄音磁帶。注射模塑件可做包裝容器。

PVC：聚氯乙烯

是一種使用一個氯原子取代聚乙烯中的一個氫原子的高分子材料。聚氯乙烯的最大特點是阻燃，因此被廣泛用于防火應(yīng)用。但是聚氯乙烯在燃燒過程中會釋放出鹽酸和其他有毒氣體。

結(jié)構(gòu)式：- CH2 - CHCl - CH2 - CHCl - CH2 - CHCl -

POM：聚甲醛

學(xué)名為聚氧亞甲基，是一種熱塑性結(jié)晶聚合物。英文縮寫為POM。結(jié)構(gòu)式為 CH —O ，1942年以前，甲醛聚合得到的多半是聚合度不高、容易受熱解聚的聚氧亞甲基二醇HO CH O H，其中＝8～100 的為多聚甲醛；超過100的為 -聚甲醛，1955年前后，美國杜邦公司由甲醛聚合得到甲醛均聚物，即均聚甲醛，商品名為Delrin。美國塞拉尼斯公司由三聚甲醛出發(fā)，制得與少量二氧五環(huán)或環(huán)氧乙烷的共聚物，即共聚甲醛，商品名為Celcon。

性質(zhì)：聚甲醛很容易結(jié)晶，結(jié)晶度達(dá)70％；通過高溫退火，可增加結(jié)晶度。均聚甲醛的熔融溫度為 181℃，密度為1.425克/厘米。共聚甲醛的熔點為 170℃左右。均聚甲醛的玻璃化溫度為－60℃。酚類化合物是聚甲醛的最佳溶劑。從熔融指數(shù)的研究得知，均聚甲醛的分子量分布較窄。除強酸、氧化劑和苯酚外，共聚甲醛對其他化學(xué)試劑很穩(wěn)定，而均聚甲醛還對濃氨水不穩(wěn)定。經(jīng)穩(wěn)定處理的聚甲醛可加熱到 230℃仍無顯著分解。聚甲醛可用壓縮、注射、擠出、吹塑等方法成型，加工溫度為170～200℃；也可用機床加工，還可焊接。制品質(zhì)輕，堅硬，有剛性和彈性，尺寸穩(wěn)定，摩擦系數(shù)小，吸水率低，絕緣性能良好，又耐有機溶劑；可在廣泛的溫度范圍(-50～105℃)和濕度范圍內(nèi)使用；在各種溶劑和化學(xué)試劑作用下，以及大負(fù)荷和長時間循環(huán)應(yīng)力下保持性能不變。

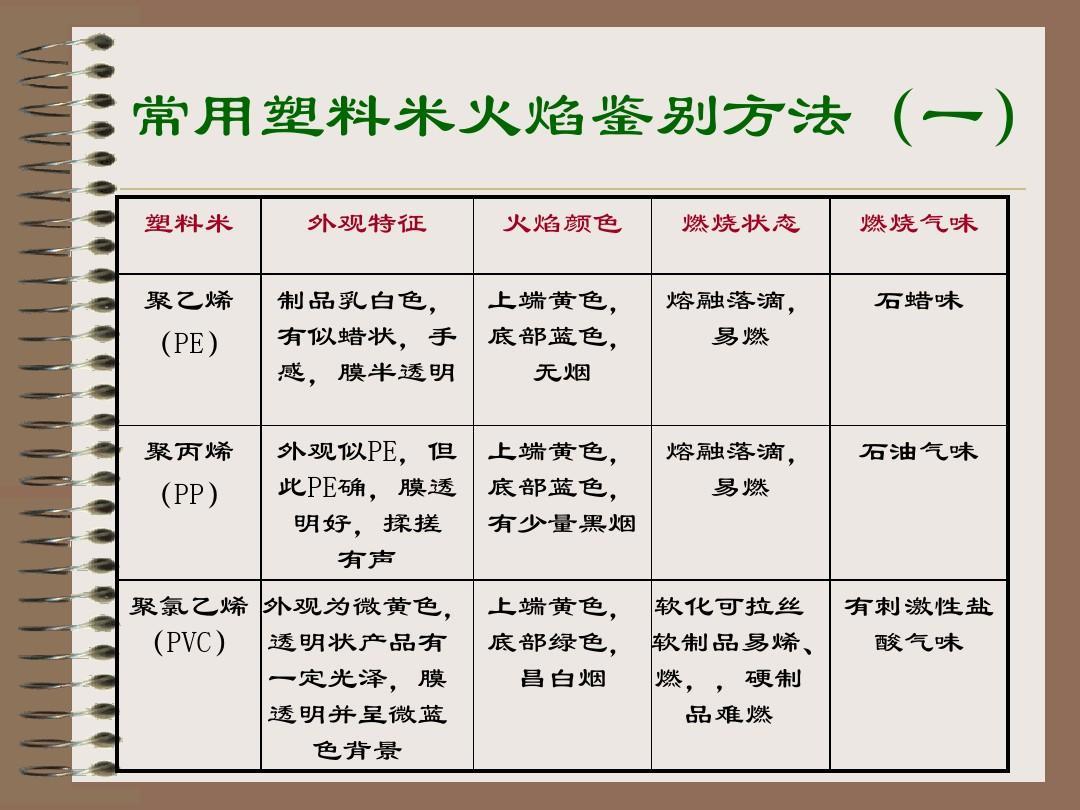

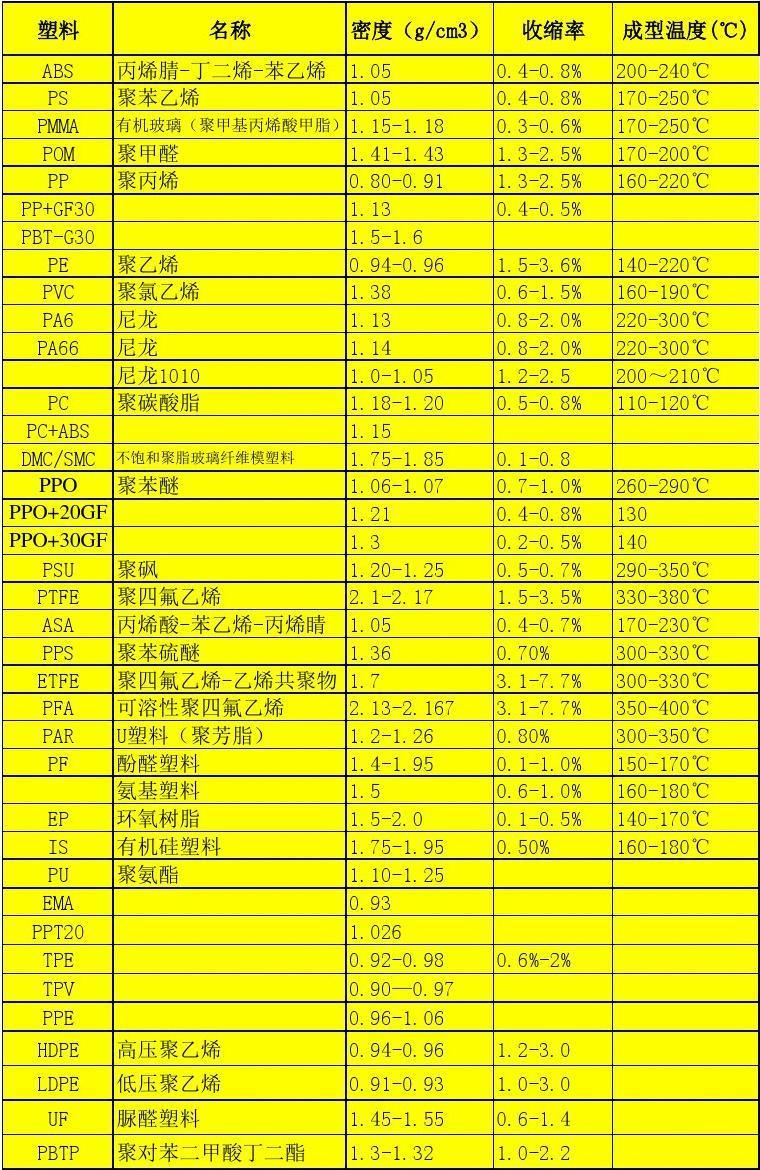

塑料分類一覽表
